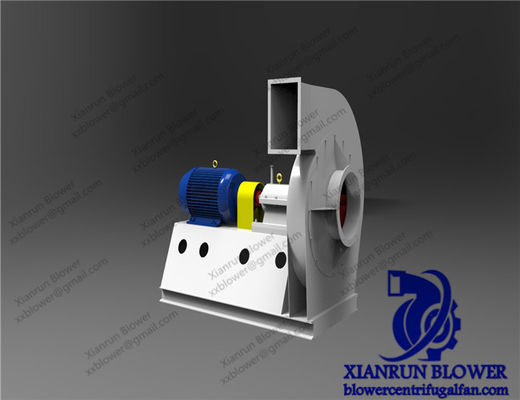

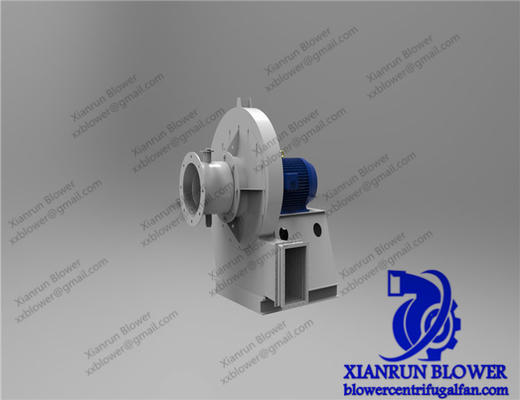

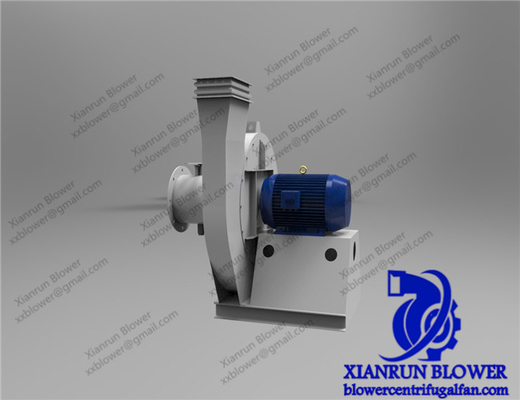

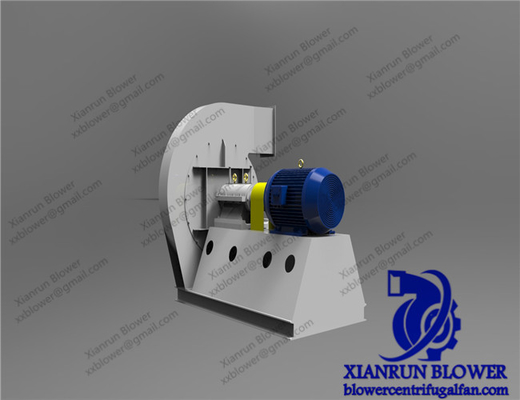

9-19 / 9-26 Quạt hút ly tâm áp suất cao cho lò hơi công nghiệp

9-19 / 9-26 Quạt ly tâm cao áp Quạt ly tâm và Quạt thổi Quạt thông gió Quạt ly tâm Lò hơi Quạt ly tâm

Công dụng của quạt ly tâm quạt ly tâm áp suất cao 9-19 / 9-26:

Quạt ly tâm áp suất cao loại 9-19, 9-26, thường được sử dụng cho lò rèn và thông gió cưỡng bức áp suất cao, cũng có thể được sử dụng để vận chuyển vật liệu, không khí và không ăn mòn, không tự cháy, không nổ, không bay hơi , chất không nhớt của khí.Nhiệt độ của môi trường nói chung không vượt quá 50 ° C, cao nhất không vượt quá 80 ° C, bụi và các hạt cứng chứa trong môi trường không quá 150mg / m3.

2. Loại quạt

1) Quạt này là loại hít đơn, thường có № 4, 4,5, 5, 5,6, 6,3, 7,1, 8, 9, 10, 11,2, 12,5, 14, 16, tổng cộng có 13 số máy.
2) Quạt thường làm hai loại: quay phải và quay trái.
3) Vị trí đầu ra của quạt được thể hiện bằng đầu ra Góc của vỏ, và vỏ quạt "trái" và "phải" được làm bằng 0 độ, 45 độ, 90 độ, 135 độ, 180 độ và 225 độ.

3. Cấu tạo của quạt

Quạt có cấu tạo chủ yếu là cánh quạt, vỏ, cửa hút gió và giá đỡ.

1) Cánh quạt: Quạt loại 9-19 có 12 cánh, quạt loại 9-26 có 16 cánh, cả hai đều thuộc loại uốn về phía trước.Tốc độ chu vi cao nhất của mép ngoài của bộ khuếch tán cánh quạt không được vượt quá 140m / s.Sau khi cánh quạt được hình thành, cân bằng tĩnh và động được điều chỉnh, do đó hoạt động ổn định.
2) Vỏ: được hàn thành vỏ ốc tai bằng thép tấm thông thường.
3) Cửa hút gió: được chế tạo thành một cấu trúc tổng thể thu gom hợp lý và được cố định trên tấm che phía trước bằng bu lông.
4) Nhóm truyền động: gồm trục chính, hộp ổ trục, khớp nối,… Trục chính được làm bằng thép chất lượng cao và kết cấu tổng thể của hộp ổ trục.Sử dụng ổ lăn, ổ lăn, được bôi trơn bằng mỡ.

Cài đặt, vận hành và vận hành

Trước khi lắp đặt, cần chuẩn bị vật liệu và dụng cụ lắp đặt trước, kiểm tra các bộ phận cơ khí của từng bộ phận của quạt, đặc biệt kiểm tra kỹ cánh quạt, trục xoay và ổ trục, nếu phát hiện hư hỏng thì phải sửa chữa. và sau đó bên trong hộp ổ trục nên được làm sạch bằng dầu hỏa.

Các điểm sau đây phải được lưu ý trong quá trình vận hành cài đặt:

• Ở một số bề mặt mối nối, để tránh rỉ sét và giảm bớt khó khăn khi tháo lắp, nên phủ mỡ hoặc dầu.
• Khi bắt bu lông vào bề mặt mối nối, nếu có chốt định vị thì nên đưa chốt vào trước, sau đó mới siết chặt bu lông.
• Kiểm tra bên trong vỏ và các vỏ khác, không được có dụng cụ và mảnh vỡ nào bị rơi và bỏ lại.

(I) Yêu cầu cài đặt

1. Lắp đặt theo vị trí và kích thước hiển thị trong bản vẽ.Để đạt được hiệu quả cao, đặc biệt phải đảm bảo kích thước khe hở giữa cửa gió vào và cánh bơm.

2. Đảm bảo vị trí nằm ngang của trục chính, đồng thời đo độ đồng tâm của trục chính và trục động cơ và độ không song song của hai đầu khớp nối.Dung sai không song song của hai trục là 0,05mm và dung sai không song song của hai mặt cuối của khớp nối là 0,05mm.

3. Khi lắp cửa điều hòa, lưu ý không lắp ngược lại, đảm bảo chiều vào phù hợp với chiều quay của cánh quạt.

4. Sau khi quạt được lắp đặt xong, hãy kéo cánh quạt ra và kiểm tra xem có quá chặt hoặc va chạm với bộ phận cố định hay không.

5. Khi lắp các đường ống vào và ra của quạt, không được thêm trọng lượng vào vỏ.

6. Sau khi tất cả cài đặt, chỉ có thể chạy thử nghiệm sau khi kiểm tra tổng thể đủ điều kiện.

(2) Kiểm tra hoạt động của quạt ly tâm áp suất cao

• Việc quay thử của quạt phải được thực hiện không tải (đóng cửa ống dẫn gió vào hoặc cửa điều hòa).
• Nếu hoạt động tốt, nó sẽ được chuyển sang hoạt động dưới tải (áp suất và lưu lượng đầy đủ được chỉ định).
• Chạy ở chế độ đầy tải, không ít hơn 2 giờ đối với quạt mới được lắp đặt và không ít hơn nửa giờ đối với quạt đã lắp đặt sửa chữa.

(iii) Hoạt động của quạt ly tâm cao áp

1. Trước khi khởi động quạt, cần chuẩn bị những điều sau:
① Đóng cửa điều hòa.

② Kiểm tra kích thước khe hở của từng bộ phận của quạt và liệu có va chạm và ma sát giữa bộ phận quay và bộ phận cố định hay không.

③ Các khớp nối phải được bảo vệ.

④ Kiểm tra xem mức dầu của ổ trục có nằm giữa mức dầu cao nhất và thấp nhất hay không.

⑤ Kiểm tra xem mạch điện và thiết bị có chính xác không.

⑥ Kiểm tra xem bộ phận làm mát có bình thường không.

2. Sau khi khởi động quạt, mở dần cửa điều hòa để đạt trạng thái làm việc bình thường.Trong quá trình hoạt động, độ tăng nhiệt của ổ trục không được vượt quá 40 ℃ nhiệt độ môi trường xung quanh và giá trị vận tốc dao động bình phương căn bậc hai của bộ phận ổ trục không được lớn hơn 6,3mm / s.

3. Trong các trường hợp sau, phải dừng khẩn cấp:

① quạt có tiếng ồn nghiêm trọng;

② Nhiệt độ của ổ trục tăng mạnh;

③ Quạt bị rung và va đập mạnh.

KTính năng của mắt

• Đường kính cánh quạt: 90 ~ 3500 mm
• Tốc độ trục chính: 560 ~ 2900 vòng / phút
• Phạm vi áp suất: 3000 ~ 25425 Pa
• Phạm vi lưu lượng: 1297 ~ 43305 m3 / h
• Nhiệt độ không khí: 20 ~ 1000 độ C

• Chất liệu: Gang, Thép carbon, Thép không gỉ.

• Hiệu quả: 80% -90%
