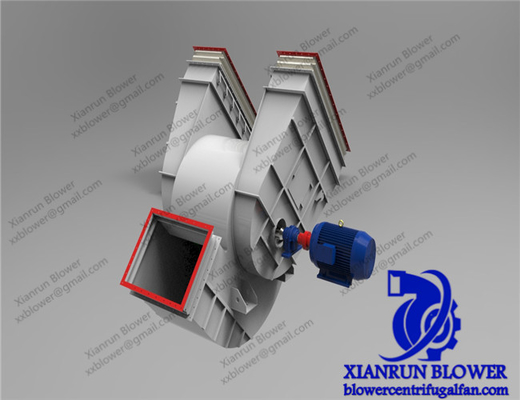

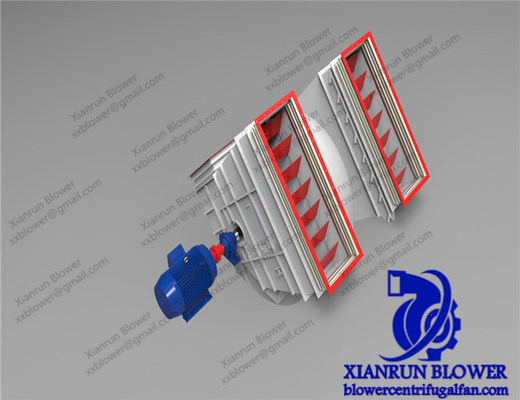

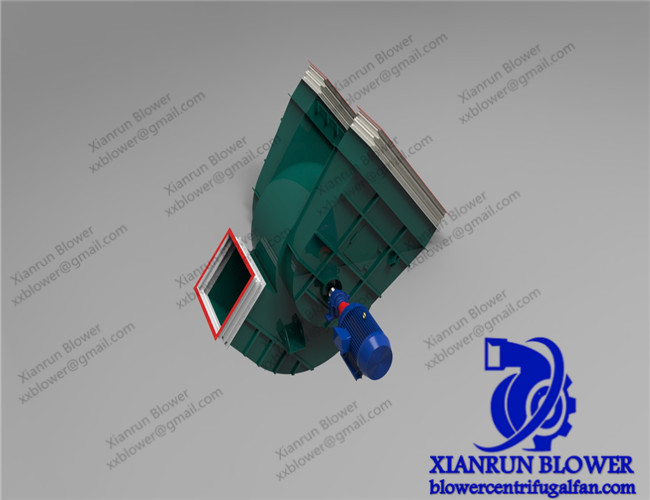

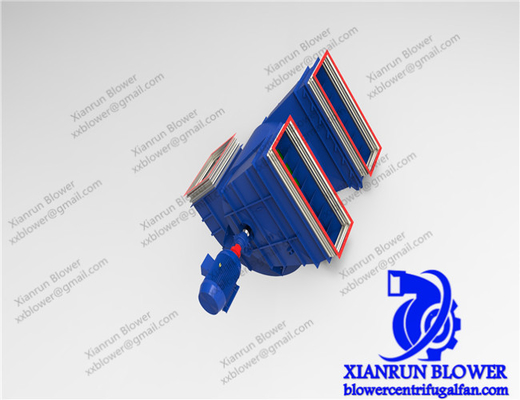

Quạt thông gió ly tâm cánh quạt công nghiệp Độ ồn thấp Bảo hành 1 năm

Quạt hút đôi Thiết kế cánh quạt công nghiệp Quạt thông gió ly tâm Quạt có độ ồn thấp Kết thúc có thể Hot Sản phẩm mới

Thông qua thiết kế cải tiến của cấu trúc quạt gió, hai cánh quạt hút kép bán hở bậc ba được sử dụng để thay thế cánh quạt hút kép kín ban đầu (xem hình sau).So với cấu trúc ban đầu, thiết kế cải tiến của cấu trúc này có bốn ưu điểm sau.

Bức tranh

• Thiết bị có thể đáp ứng các yêu cầu về hiệu suất khí động học trong điều kiện làm việc ở độ cao lớn.
• Có thể làm giảm đáng kể chi phí của đơn vị.
• Đáp ứng nhu cầu của thị trường và nâng cao khả năng cạnh tranh trên thị trường của sản phẩm.
• Những sản phẩm như vậy sẽ mang lại lợi ích kinh tế lớn cho các doanh nghiệp, không chỉ trong thị trường axit, mà còn cung cấp một giải pháp kỹ thuật mới cho việc ứng dụng mô hình máy nén khí DMCL.Nhìn chung, những sản phẩm như vậy sẽ tạo ra một bước đột phá lớn trong thiết kế của dòng quạt gió.

Ba đặc điểm:

Trong máy thổi ly tâm hút đôi trục đơn hỗ trợ kép, bánh công tác bậc ba bán hở được sử dụng thay cho bánh công tác kín trước đây.Ngoài các ưu điểm về an toàn, ổn định tốt, chu kỳ hoạt động liên tục dài và bảo dưỡng thuận tiện, nó có các đặc điểm là tỷ lệ áp suất một cấp cao, hiệu suất nén cao, kích thước nhỏ và chi phí chế tạo thấp.

1) Sau khi thiết bị sử dụng bánh công tác bán hở, công suất làm việc của thiết bị được nâng cao đáng kể, chiều cao năng lượng được tăng lên và cải thiện hiệu suất của toàn bộ máy, có thể đáp ứng yêu cầu của nhiều lĩnh vực ;Quạt DMCL được sử dụng cho bốn cánh quạt.Giá thành của bánh công tác giảm hơn 50% trong cùng một điều kiện làm việc, đồng thời trọng lượng của vỏ cũng giảm, giúp giảm đáng kể vật liệu và chi phí gia công.

2) Vòng loại sử dụng lớp phủ polyme chống mài mòn có thể chống mài mòn, có tác dụng bảo vệ tốt cho bánh công tác.Nó không chỉ đạt được hiệu quả chống cháy nổ, chống ăn mòn và chống mài mòn, mà còn giảm lỗi trong quá trình gia công hoặc lắp ráp, nâng cao hiệu quả của toàn bộ máy và độ tin cậy trong các điều kiện làm việc phức tạp.

3) Trục chính là trục đỡ kép, có thể lắp vào hộp ổ trục, và bánh công tác được lắp trên trục chính, được định vị thông qua vai của trục chính;Vỏ được kết nối với một bộ khuếch tán, và luồng không khí đi vào buồng xả thông qua cánh quạt và bộ khuếch tán.Bộ khuếch tán là một bộ khuếch tán cánh gạt;Kênh dòng chảy của bánh công tác là kiểu thuôn nhọn;Có nhiều cánh trên bánh của bánh công tác dọc theo hướng tròn, và mỗi cánh đều bị biến dạng theo không gian.

4) Tiến hành phân tích trường dòng và tối ưu hóa các thành phần stato để giảm hơn nữa tổn thất dòng bên trong và nâng cao hiệu quả của các thành phần stato lên 1-2%.

5) Cánh quạt bậc ba bán hở được xử lý bằng công nghệ xay xát tổng thể, cánh quạt có độ bền cao và hệ thống xay xát tổng thể được áp dụng, vật liệu KMN / SFC100 có thể được lựa chọn để thay thế vật liệu FV520B để đáp ứng các điều kiện làm việc tương tự, và chi phí nguyên vật liệu giảm hơn 50%.

6) Chế độ kết nối cánh quạt là kết nối khóa đai can thiệp, giúp thiết bị ổn định hơn, phù hợp hơn cho hoạt động chu kỳ dài, dễ dàng lắp đặt và bảo trì.

7) Điều kiện làm việc rộng rãi, rộng hơn khoảng 5% so với phạm vi làm việc của mô hình ban đầu, tỷ lệ áp suất tăng từ 1,6 lên 2,2 ban đầu, không chỉ có thể đáp ứng ngành công nghiệp axit mà còn có thể áp dụng cho các lĩnh vực khác.

Blower là một bước đột phá lớn khác, trình độ thiết kế và chế tạo máy thổi ly tâm không khí của thiết bị axit lưu huỳnh đã lên một tầm cao mới, lấp đầy khoảng trống của công nghệ này ở Trung Quốc, và có thể thay thế việc nhập khẩu các sản phẩm tương tự.

KTính năng của mắt

• Đường kính cánh quạt: 90 ~ 3500 mm
• Tốc độ trục chính: 560 ~ 3200 vòng / phút
• Phạm vi áp suất: 3000 ~ 25425 Pa
• Phạm vi lưu lượng: 1297 ~ 98305 m3 / h
• Nhiệt độ không khí: 20 ~ 1000 độ C

• Chất liệu: Gang, Thép carbon, Thép không gỉ.

• Hiệu quả: 80% -90%
