Thông tin chi tiết sản phẩm:
|
| Vôn: | 220/380/415/440/450v | Chất liệu lưỡi dao: | Thép không gỉ, Gang, Thép tấm, Thép mangan Q345 (16Mn) |
|---|---|---|---|
| Khối lượng không khí: | 800 - 90000m3/h | Gắn: | Đứng tự do, được lắp đặt bằng vít |
| Loại: | Quạt ly tâm, quạt thông gió ly tâm | Dịch vụ sau bán hàng được cung cấp: | Kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài, Hỗ trợ trực tuyến |
| tốc độ, vận tốc: | 2900 vòng/phút | Loại dòng điện: | AC |
| Đăng kí: | Máy thổi khí, nhà máy xi măng | Sự bảo đảm: | 1 năm |
| Nguyên liệu: | Q345/không gỉ/Hợp kim Titan/thép, Thép Carbon/Thép không gỉ, gang, Nhôm 100% | Màu: | Yêu cầu của khách hàng, Đen Bạc Trắng |
| Tiếng ồn: | 72dB,56-68dB | Tên sản phẩm: | 9-26 Quạt thông gió hút khói ly tâm áp suất cao,Quạt thổi ly tâm 140mm,Quạt hút ly tâm hút bụi công |
| động cơ: | Thương hiệu hàng đầu Trung Quốc | Tính năng: | hiệu quả cao, tiết kiệm năng lượng tiếng ồn thấp, cài đặt dễ dàng, áp suất cao, hiệu suất cao |
| Sức ép: | Áp suất cao,3000~16000Pa,200~3220Pa,5335-6216 Pa,4603-4447Pa |

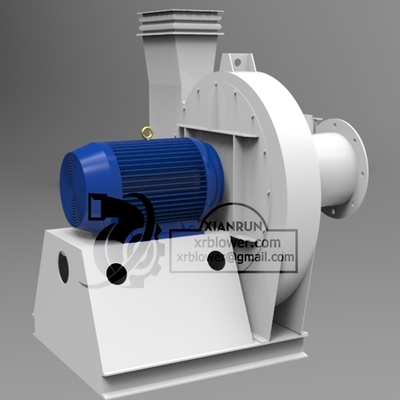

Quạt ly tâm áp suất cao sê-ri 9-19, 9-26 quạt gió tốc độ cao động cơ trực tiếp quạt ly tâm trong dòng
hình thức kết cấu:
Quạt ly tâm cao áp là loại hút đơn, có 13 số máy (Na): 4.4, 5.5, 5.6, 6.3, 7.1, 8.9, 10,11.2, 12.5, 14,16.
Cácquạt ly tâm nội tuyếncó thể được thực hiện thành hai hình thức: quay phải và quay trái.Từ phía động cơ, nếu cánh quạt quay theo chiều kim đồng hồ, nó được gọi là quạt thuận tay phải, ký hiệu là "phải";Quay ngược chiều kim đồng hồ gọi là lốc trái, ký hiệu là "left".
Vị trí đầu ra của quạt được biểu thị bằng Góc đầu ra của vỏ."Trái" và "phải" có thể được tạo thành 6 góc 0°, 45°, 90°, 135°, 180° và 225°.
Chế độ truyền của quạt là loại A (Số 4~Số 6.3) và loại D (Số 7.1 ~ Số 16)
Cấu trúc tổng thể:
Số 4-~ Số 6.3 chủ yếu bao gồm bánh công tác, vỏ, cửa hút gió, giá đỡ, v.v. Số 7.1 ~ Số 16 chủ yếu bao gồm bánh công tác, vỏ, cửa hút gió, bộ phận truyền động, v.v.
① Cánh quạt: Có 12 cánh quạt ở model 9-19 và 16 cánh quạt ở model 9-26, tất cả đều là cánh quạt uốn cong về phía trước.Vận tốc chu vi cao nhất của mép ngoài của bộ khuếch tán cánh quạt không được vượt quá 140m/s.Sau khi bánh công tác được hình thành, cân bằng tĩnh và động được điều chỉnh, do đó hoạt động ổn định.
② Gầm xe.Tấm thép thông thường được hàn vào toàn bộ vỏ ốc tai.
③ Cửa hút gió.Nó được tạo thành một cấu trúc tổng thể thu thập hình dạng dòng chảy và được cố định trên nhóm tấm che phía trước bằng bu lông.
④ Bộ phận truyền động.Nó bao gồm trục chính, hộp chịu lực, khớp nối, v.v.Trục chính được làm bằng thép chất lượng cao.Cấu trúc tổng thể của hộp ổ trục được làm bằng ổ bi và được bôi trơn bằng mỡ ổ trục.
Ktính năng mắt
Chất liệu: Gang, Thép carbon, Thép không gỉ.
Hiệu quả: 70%-90%
Các ứng dụng
